電動工具電機測試案例

　　電動工具電機測試案例：

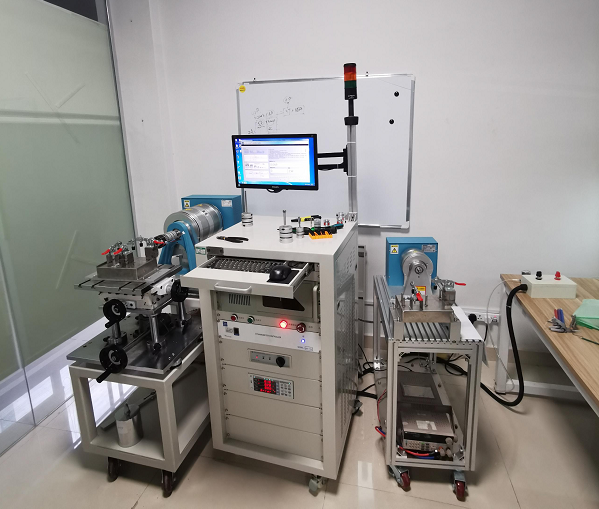

　　深圳某資企業電動工具的綜合性能測試設備。 針對電動工具中電機安全規范的檢驗要求,開發一種電機自動測試系統。通過合理選擇測功機,選取轉矩、轉速傳感器,采集電機的實時輸出參數,對測功機自動進行加載。軟件部分以LABVIEW為核心,對整個測試進行監控,實現對電動工具類電機特性曲線的自動測試。

　　功能特點

　　1. 3維可調測試臺及定制化的產品固定夾具便于安裝測試。

　　2.搭配兩款測功機可滿足0.3-28N.m的電動工具測試且兩個測功機可以自由轉換

　　3.采用HDC-1040加載控制器采樣率為100次/秒。

　　4.測試電動工具不同檔位下的：扭矩、轉速、輸出功率、電壓、

　　電流、輸入功率、效率等參數, 自動保存數據并生成客戶所需的特定報告

　　5.測試精度：扭矩：0.2%;轉速：0.1%;電壓、電流：0.1%。
