汽車水泵電機綜合性能測試案例

　　汽車水泵電機綜合性能測試案例：

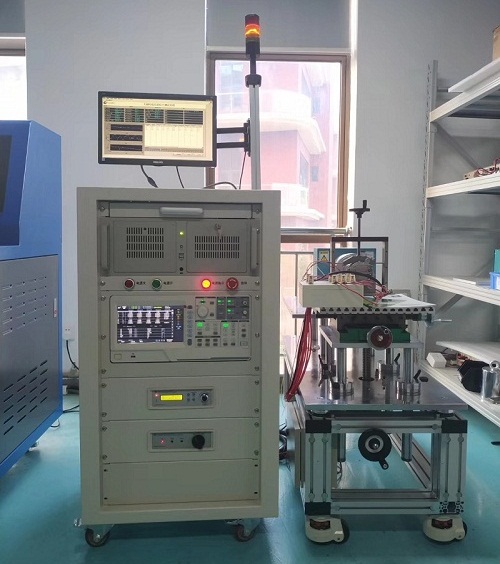

　　深圳某汽車制造廠定制的水泵電機綜合性能測試系統C0-MTHD284BYD是一套用于測試無刷電機的前端直流電壓、電流、轉速、轉矩、功率p1、p2、p3、效率，以及無刷電機驅動器功率分析。測試結果匯總包含空載點、堵轉點、最大轉矩點、最大輸出點，最大功率點、額定點(用戶自己定義轉矩)，本套系統配有3個測功機(300mNm/3Nm/28Nm)且三個測功機之間可以通過轉換器與上位機控制實現自由轉換，通過PA2000mini 功率分析儀采集電機的扭矩轉速及驅動器的輸入輸出電壓電流，軟件是根據客戶的需求進行定制化開發，整套系統交付客戶使用后獲得客戶的高度好評。

　　功能特點：

　　1.檢測電機驅動器輸入電壓/電流/功率;輸出三相電壓/電流/頻率。計算出驅動器的效率/電機的效率。

　　2.功率分析儀采集電壓/電流/扭矩/轉速并處理實現所有數據同步。

　　3.實現試驗過程的手動開環控制、半自動開環控制、全自動閉環控制。

　　4.依據相應標準、實現各類泵及潛水電機試驗過程的參數自動采集和計算。

　　5.依據行業標準及客戶廠標，個性化定制各格式(WORD/EXCEL/PDF)試驗報告，并實現試驗報告的一鍵式生成和打印。

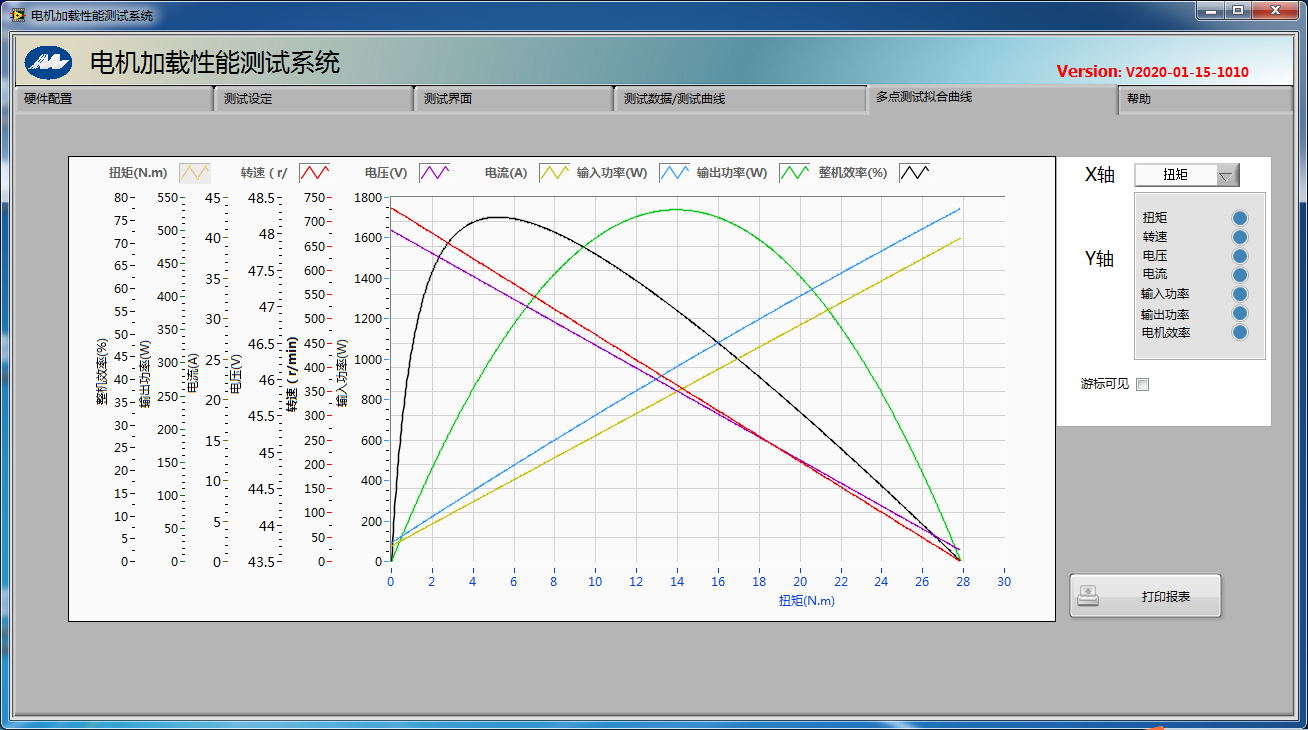

　　6.根據試驗項目要求，對試驗數據進行最佳擬合度擬合、曲線外推和內插，并繪制各種試驗曲線。

　　7.測試精度：扭矩：0.2%;轉速：0.1%;功率測量精度：0.05%。
