磁滯制動器

磁滯制動器

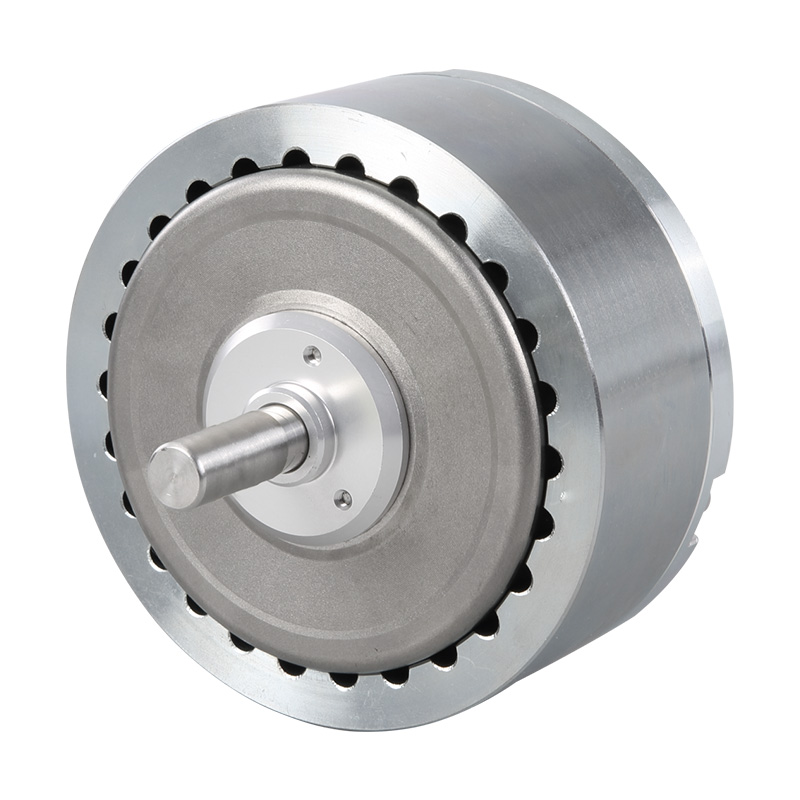

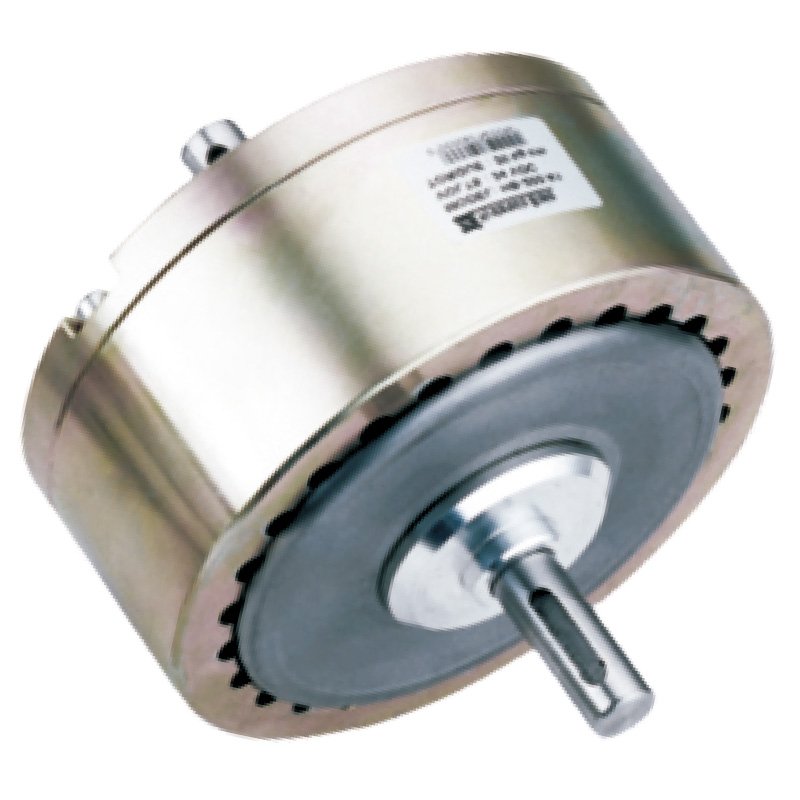

產品名稱:HB系列標準型磁滯制動器

HB系列標準型磁滯制動器分為單出軸與雙出軸三種款式,廣泛應用于電機﹑驅動器﹑小型內燃機﹑齒輪箱和其他旋轉裝置的壽命試驗和模擬負載,以及為高速自動繞線機提供精確的張力控制,并應用于電線電纜、繩索、紙箔等原料加工過程中提供無摩擦的張力控制,在健身器材中實現精確負載控制和可控重復性,反向轉動時亦可保持穩定負載。
  • 產品詳情

  HB系列標準型磁滯制動器規格參數表:


型號

額定扭矩

額定電流

電壓

線圈電阻

(于25℃±10%)

重量

額定滑差功率

慣性矩

峰值轉速

5分鐘

持續

kg·cm

mA

VDC

Ω

kg

watts

watts

kg·cm²

rpm

HB-300

0.03

135

24

180

0.12

8

2

3.3×10¯?

20000

HB-201

0.2

192

24

125

0.15

25

6

1.5×10¯³

20000

HB-301

0.3

208

24

115

0.21

30

8

6.8×10¯³

20000

HB-501

0.5

208

24

115

0.21

30

8

6.8×10¯³

20000

HB-801

0.7

200

24

112

0.26

40

10

1.2×10¯²

20000

HB-102

1

200

24

120

0.39

55

15

4.6×10¯²

20000

HB-202

2

203

24

118

0.51

75

20

6.8×10¯²

15000

HB-302

3

390

24

62

0.9

120

35

1.8×10¯¹

15000

HB-502

5

390

24

62

0.9

120

35

1.8×10¯¹

15000

HB-103

10

250

24

96

1.8

320

80

1.1×100

15000

HB-203

20

315

24

76

3.5

460

115

3.2×100

10000

HB-303

30

750

24

32

5.2

680

165

6.8×100

10000

HB-503

50

750

24

32

9.6

1000

200

1.3×10

10000

HB-603

60

1500

24

16

11

1400

225

1.4×10

10000

HB-114

110

1200

24

20

20.2

1200

350

5.6×10

10000

HB-124

120

1500

24

20

21.8

1200

350

6.2×10

10000





  注意事項:

•所有規格均可選擇雙出軸或單出軸;
•大多數規格額定電壓可訂制為非標電壓;
•額定滑差功率系指特定線圈及軸承溫度在900C時所量到的 最大值。工作時之實際值,由于受到固 定方式、通風狀 況、環境溫度等條件的影響,可能會有土50%左右的變化。

在多個電流特定點其扭矩都是相同的,僅使用一套控制系統即 可實現多軸張力控制,其精度高于標準型磁滯制動器。主要用于多卷紗線、玻纖放卷裝置及電纜、繩索等加工機械。



Hb系列尺寸結構



型號 φA φB φC D E F G H I J K φL M N
HB-300 35 2 6 0.4 20 50 13 23.5 13 3-M3?5 20 - .
HB-201 35 3 8 0.5 22 50 10.7 25.8 13 3-M3?5 20 8 0.3
HB-301 42 4 11 0.5 23 58 14 28.5 15 3-M3?5 26 10 0.4
HB-501 42 4 11 0.5 23 58 14 28.5 15 3-M3?5 26 10 0.4
HB-801 46 5 13 0.6 1.5 23.2 60 14 28.5 15.4 3-M3?6 26 10 0.4
HB-102 53 5/6 14/15 0.8 2 26 75 21 31.3 20 3-M3?6 30 12 0.5
HB-202 58 6 15 0.8 2 27 75 20 32 20 3-M4?6 30 12 0.5
HB-302 69 8 22 1 2.5 35 95 25.5 41 25 3-M4?8 40 15 0.8
HB-502 69 8 22 1 2.5 35 95 25.5 41 25 3-M4?8 40 15 0.8
HB-103 91 10 22 1 2 40 110 27 51 29 3-M4?10 38 18 1
HB-203 115 12 28 1 4 51 132 31.4 64.5 31 3-M5?10 70 鍵槽(見下表) keyway
HB-303 138 15 32 1.2 3.5 53 152 39.4 68.5 39.5 6-M5?10 80
HB-503 157 17 35 1.2 4.2 72.3 176 39 93.8 38 6-M6?10 90
HB-114 210 25 55 1.3 5 90 192 41 105 41 4-M8?13 106
HB-124 226 25 52 1.3 6 76.5 213 48 108.9 49 6-M6?12 100



  鍵槽 Keyway



型號 a b C d e φB(h6)
HB-203 20 4.0 5.0 9.5 13.5 12
HB-303 20 5.0 6.0 12 17 15
HB-503 20 5.0 6.0 14 20 17
HB-114 30 8.0 5 21 28 25
HB-124 25 8.0 12.5 21 28 25



典型應用



用于電機、小型內燃機、齒輪箱和其它旋轉裝置的壽命試驗?zāi)M負載

為高速自動繞線機提供精確的張力控制

為線材被動放卷提供恒張力控制




用于變壓器和線圈的繞制過程中對張力的精確控制

為紙張、薄膜、膠帶等分條機械提供精確的張力控制

應用于排線生產等多卷軸張力的控制系統




應用于運動機構的制動和承載

應用于繩索、線纜生產等多卷軸張力的控制

收卷與放卷
